WS9050I/WS9010I 热电阻全隔离信号调理器
|
WS9050 热电阻信号隔离器 由北京维盛新仪科技有限公司生产
产品特点: 输入/输出/电源之间相互隔离，可与热电阻PT100 PT1000 CU50直接配合使用；
高精度；DIN T型导轨方式。具有抗干扰作用，隔离强度1500CDC/1分钟。
|
|
|
|
|
|
(温度变送)WS9050I 热电阻全隔离信号调理器

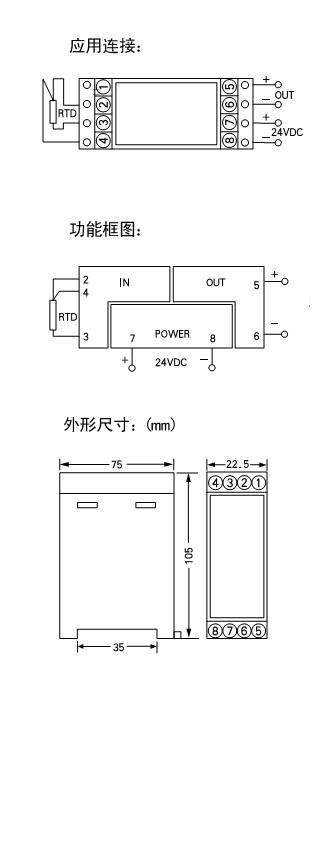

Pt100传感器直接接口；内含线性化和长线补偿功能；三端口隔离，DIN T型导轨卡装方式。
|
输入/输出范围：
|
尾标1
|
输入
|
尾标2
|
输出
|
|
A
|
-20℃~100℃
|
1
|
-1~5V
|
|
B
|
0-100℃
|
3
|
0-5V
|
|
C
|
0-150℃
|
4
|
1-5V
|
|
D
|
0-200℃
|
5
|
4-20mA
|
|
E
|
0-400℃
|
6
|
0-20mA
|
|
S
|
用户特定规格
|
用户特定规格
|
用户特定规格
|
主要技术参数：
|
热电阻激励电压
|
恒压1.2V
|
|
输出负载电阻
|
电压型≥10KΩ,电流型:0~500Ω
|
|
热电输入线路电阻
|
100Ω(Max)
|
|
精度
|
0.2%
|
|
温度系数
|
<100ppm/℃
|
|
工作温度范围
|
-20~55℃
|
|
隔离
|
输入、输出、电源，三端口隔离
|
|
绝缘电阻
|
>100MΩ(500VDC)
|
|
绝缘强度
|
1500VDC/1分钟
|
|
电源
|
24VDC ± 10%
|
|
功耗
|
0.72W（max）
|
|
|
订货指南：
WS9050I-Pt100
例：WS9050IC4,即Pt100,
输入0-150℃ 输出1-5V
|
|
|
