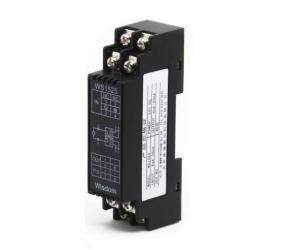

WS9060 热电偶全隔离信号隔离器由北京维盛新仪科技有限公司生产
产品特点: 输入可接 热电偶K E J T B R S N；冷端补偿功能、线性化；三端口隔离，DIN T型导轨安装。
WS9060A 输入0-400℃ 输出4-20mA
WS9060B 输入0-600℃ 输出4-20mA
WS9060C 输入0-800℃ 输出4-20mA
WS9060D 输入0-1300℃ 输出4-20mA
|
|
(温度变送)WS9060 热电偶全隔离信号调理器
热电偶K E J T B R S N直接借口；冷端补偿功能、线性化；三端口隔离，DIN T型导轨安装。
|
输入/输出范围：
|
尾标1
|
输入
|
尾标2
|
输出
|
|
A
|
0-400℃
|
1
|
0-5V
|
|
B
|
0-600℃
|
2
|
0-10V
|
|
C
|
0-800℃
|
3
|
1-5V
|
|
D
|
0-1300℃
|
4
|
4-20mA
|
|
E
|
0-1600℃
|
|
|
|
S
|
用户特定规格
|
用户特定规格
|
用户特定规格
|
主要技术参数:
|
输入阻抗
|
≥50KΩ
|
|
输出负载电阻
|
电压型≥10KΩ,电流型:0-500Ω
|
|
精度
|
0.2%（对温度）
|
|
断偶状态
|
默认≥24mA(5.5V)
|
|
温度系数
|
<100ppm/℃
|
|
工作温度范围
|
-20~55℃
|
|
隔离
|
输入、输出、电源，三端口隔离
|
|
绝缘电阻
|
>100MΩ(500VDC)
|
|
绝缘强度
|
1500VDC/1分钟
|
|
电源
|
24VDC±10%
|
|
功耗
|
0.72W（输出20mA）
|
|
|
订货指南：
WS9060□□
例：WS9060KA1,即输入为K型热偶测量范围0-400℃
输出为0-5V

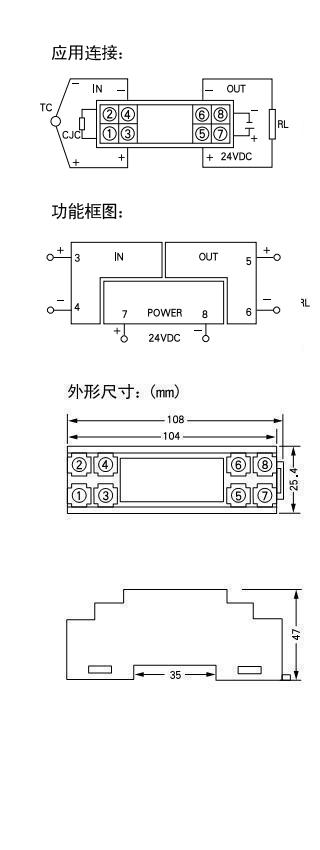

注：冷补传感器在1-2端子处外置，尾标1为热电偶类型
|
北京维盛新仪科技有限公司
地址：北京德外教场口一号自动化所6号楼
网址:www.wisdom.bj.cn
电话:010-62077342 010-62057039 010-62008157
|
